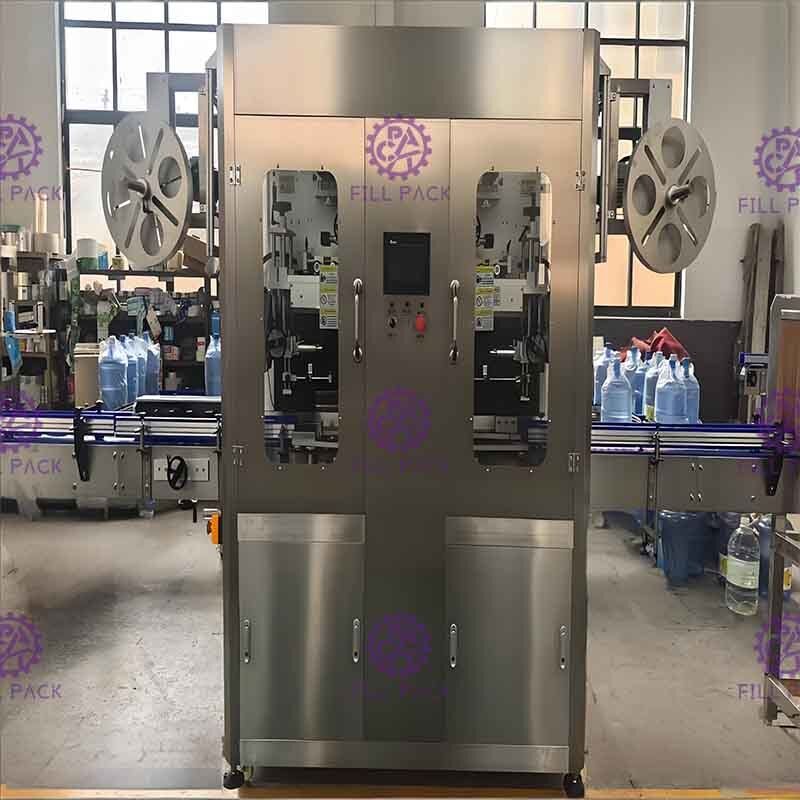

Macchina Etichettatrice Termoretraibile Automatica a Doppio Testata per Etichette su Corpo/Collo con Sistema di Termoretrazione a Vapore

Generale:
L'intero telaio della macchina è realizzato in acciaio inossidabile SUS304. Il telaio è semplice, bello, impermeabile e non arrugginisce. È facile da pulire. Il sistema di taglio speciale: adotta la tecnologia a fischio e a spirale. Il taglio dell'etichetta è piatto, senza sbavature. La posizione dell'etichetta garantisce la veridicità dell'etichettatura. Adotta un design a gruppi di modelli, controllato da moduli; raggiunge veridicità e velocità di etichettatura. Con uno schermo operativo touch di buona qualità, che consente l'operazione tramite dito, facile e veloce. È una macchina confezionatrice altamente automatica. Richiede solo una persona per la gestione, facile da usare. Facile da cambiare materiale di imballaggio, il cambio dello stampo può essere facilmente eseguito a mano senza attrezzi. Entro la limitazione della larghezza piatta, può essere utilizzata per confezionare oggetti di forme diverse, rotondi o quadrati, e può essere applicata su bottiglie di vetro o plastica. Maggiore sicurezza e stabilità per il funzionamento e risparmio di tempo di manodopera.

Specifiche:

1) La macchina etichettatrice termoretraibile TB-150-2 è costruita su misura per soddisfare le esigenze più esigenti di produttori e fornitori. Può essere utilizzata da sola o integrata in linea e abbinata alle velocità delle attrezzature di riempimento.

2) È costruita su un telaio in acciaio inossidabile saldato a cucitura, di grado alimentare. Questa solida base riduce al minimo il movimento e le vibrazioni per garantire un'etichettatura costante e accurata.

3) La testa di taglio dell'unità ha un design piatto in Cina che si applica a contenitori di ∮30 mm—∮130 mm. Non è mai necessario cambiarla o regolarla. Ha anche un esclusivo schermo touch screen uomo-macchina, che significa ricerca automatica della posizione originale, nonché sicurezza e praticità, che la pongono avanti rispetto ad altri prodotti simili.

4) Piano di alimentazione a doppio etichettatore termoretraibile, altezza ragionevole che è comoda per fissare l'etichetta; microcomputer con figura automatica che evita l'impostazione e la regolazione. Devi solo premerlo leggermente, l'etichetta verrà rilevata e localizzata automaticamente. Il cambio dell'etichetta è rapido e conveniente, inoltre, il punto di taglio è assolutamente esatto.

5) Il nuovo servomotore di taglio progettato ha alta velocità, azione precisa, taglio ordinato e termoretrazione perfetta. Questo design, in collaborazione con la struttura di localizzazione sincronizzata dell'etichetta, consente una precisione di localizzazione del taglio entro 1 mm.

N.	Articolo		Dati tecnici
1	Potenza di ingresso		6.0KW
2	Potenza componente	Servomotore di alimentazione etichette	800W
3		Driver servo di alimentazione etichette	800W
4		Servomotore testa di taglio	800W
5	Tensione di ingresso		∮3, 380/220 VAC
6	Capacità (velocità di produzione)		300 BPM (Basato sulla lunghezza dell'etichetta: 55 mm)
7	Dimensioni macchina principale (mm)		3200*1200*2070
8	Diametro contenitore applicabile (mm)		φ28 mm ~ φ120 mm
9	Lunghezza etichetta applicabile (mm)		30~250 mm
10	Spessore etichetta applicabile (mm)		0.04mm
11	Diametro interno tubo di carta applicabile		76mm~125mm



Funzione

Nome	Funzione
Gruppo di alimentazione materiale	Offre motore per portarotolo etichette
Gruppo scaffale	Installa dispositivo di volume etichette
Gruppo di sollevamento piattaforma	Regola automaticamente l'altezza della macchina principale in base alle forme delle bottiglie
Gruppo spazzole	Spazzola l'etichetta tagliata sulla bottiglia
Gruppo taglierina	Taglia le etichette che vengono inviate al perno guida centrale
Gruppo di controllo taglierina	Controlla il sito operativo della taglierina
Gruppo di trascinamento posteriore	Offre motore per etichetta del perno guida centrale
Gruppo di regolazione di trascinamento anteriore	Afferra il perno guida centrale
Telaio gruppo fotocellula	Regola la migliore posizione di taglio dell'etichetta
Gruppo di rilevamento illuminazione bottiglia fotocellula	Regola la posizione di etichettatura termoretraibile del corpo della bottiglia
Gruppo spazzola a pettine	Spazzola l'etichetta che non si posiziona correttamente nel posto giusto
Gruppo di posizionamento bottiglia	Rende la bottiglia stabile, controlla la posizione di etichettatura termoretraibile
Gruppo perno guida centrale	Rende il rotolo di etichette distanziato per un facile trasferimento e taglio
Viti di ingresso bottiglia	Separa le bottiglie a distanza uguale per un'etichettatura termoretraibile accurata



Parti di ricambio

PLC	Panasonic	Giappone
Touch Screen	WEINVIEW	Taiwan
Sensore ottico ad alta velocità*2	Panasonic	Giappone
Sensore fotoelettrico*4	Panasonic	Giappone
Sensore fotoelettrico*4	Panasonic	Giappone
Servomotore di alimentazione etichette*2	Panasonic	Giappone
Driver servo di alimentazione etichette*2	Panasonic	Giappone
Servomotore testa di taglio*2	Panasonic	Giappone
Driver servo testa di taglio*2	Panasonic	Giappone
Convertitore di frequenza separazione bottiglie*4	Delta	Taiwan
Convertitore di frequenza trasportatore bottiglie	Delta	Taiwan
Convertitore di frequenza trasportatore	Delta	Taiwan
Convertitore di frequenza alimentatore etichette	Delta	Taiwan
Alimentatore switching	Schneider	Francia
Contattore AC	Schneider	Francia
Interruttore automatico	Schneider	Francia
Relè intermedio*13	Schneider	Francia

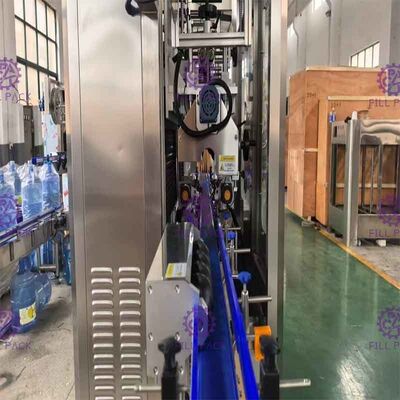

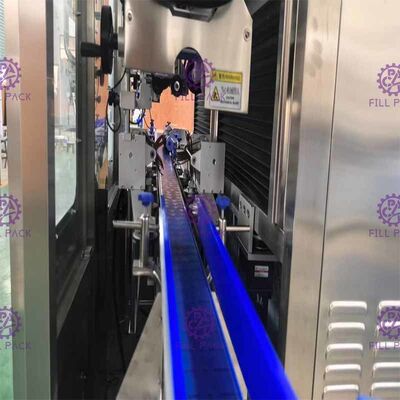

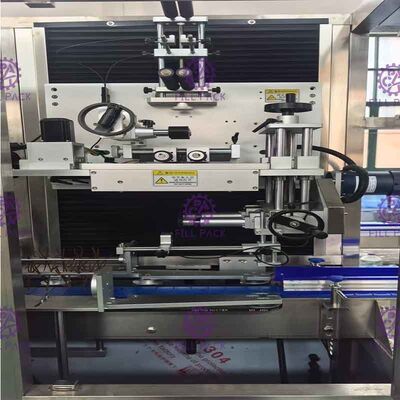

Immagini dettagliate



Macchina ausiliaria



Tunnel di termoretrazione a vapore

Realizzato in acciaio inossidabile SUS304. L'attrezzatura è dotata di un controller del vapore per lo spreco di vapore. Il vapore residuo viene convogliato all'impianto tramite un motore a ventola. La pressione del vapore è regolabile. L'effetto di termoretrazione è perfetto e non danneggia l'etichetta.

Parametri:

Potenza: 3PH, 380V, 50HZ 0.25kw

Dimensioni: 1500*700*2000mm (SB-1500)

Pressione: 0.4-0.7Mpa



Generatore di vapore

Design a armadio, rende la macchina piccola e compatta nella struttura, è una scelta ideale per risparmiare spazio. Volume di progettazione inferiore a 30L, all'interno dell'area di esenzione da controlli domestici. Separatore acqua-vapore interno, eviterà il problema del vapore con molta acqua, migliorerà la qualità del vapore. Il tubo termico si collega al forno e alla flangia, sarà più facile da cambiare e manutenere. Controllo elettrico a un pulsante, controllo automatico del forno, è sufficiente collegare acqua e alimentazione, quindi premere il pulsante di avvio, l'intero sistema funzionerà da solo. Diversi blocchi di sicurezza. La macchina è dotata di valvola di sicurezza, pressostato per evitare esplosioni. Inoltre, la macchina è dotata di un protettore di basso livello dell'acqua, quando non c'è alimentazione idrica, il forno smetterà di funzionare. Il protettore di perdite aiuterà a salvare le persone, l'alimentazione verrà interrotta in caso di emergenza. L'elettricità è più pulita del carbonio.
