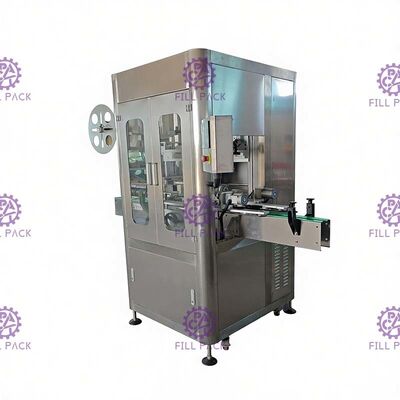

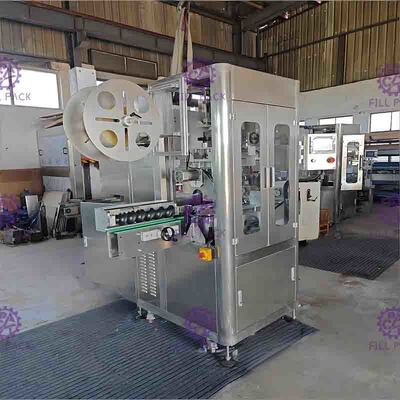

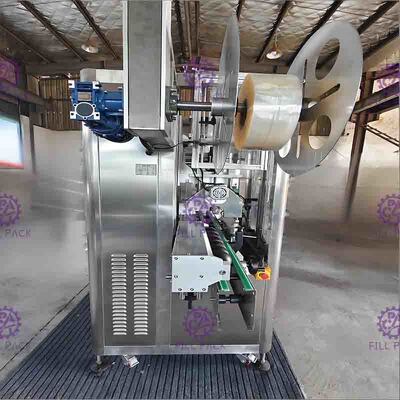

Etichettatrice 150BPM della singola manica capa degli strizzacervelli in pieno automatica per la bottiglia del PVC

Macchina / Attrezzatura automatica completa a testa singola per etichettatura termoretraibile per bottiglie in PVC con tunnel termoretraibile a vapore

Generale:
L'intero telaio della macchina è realizzato in acciaio inossidabile SUS304. Il telaio è semplice, bello, impermeabile e non arrugginisce. È facile da pulire. Il sistema di taglio speciale: adotta la tecnologia whist e con-volute. Il taglio dell'etichetta è piatto, senza sbavature. La posizione dell'etichetta impostata assicura la veridicità dell'etichettatura. Adotta il design a gruppi di modelli, controllato da moduli; Raggiunge veridicità e velocità di etichettatura. Con lo schermo tattile di buona qualità, che consente l'operazione con il dito, facile e veloce. È una macchina di imballaggio altamente automatica. Basta una persona per gestirla, facile da usare. Facile da cambiare materiale di imballaggio, il cambio dello stampo può essere facilmente eseguito a mano senza attrezzi. Entro la limitazione della larghezza piatta, può essere utilizzato per confezionare oggetti di forme diverse, indipendentemente da rotondi o quadrati, può essere applicato su bottiglie di vetro o plastica. Maggiore sicurezza e stabilità per il funzionamento e risparmio di tempo di manodopera.

Specifiche:

Parametri

N.	Articolo		Dati tecnici
1	Potenza assorbita		3.0KW
2	Potenza componente	Motore servo di alimentazione etichette	400W
3		Driver servo di alimentazione etichette	400W
4		Motore servo testa di taglio	400W
5	Tensione di ingresso		220 VAC
6	Capacità (velocità di produzione)		150 BPM (sulla base della lunghezza dell'etichetta: 55 mm)
7	Dimensioni macchina principale (mm)		L2100 × L850 × H2000
8	Diametro contenitore applicabile (mm)		φ28 mm ~ φ120 mm
9	Lunghezza etichetta applicabile (mm)		30~250 mm
10	Spessore etichetta applicabile (mm)		0.03~0.13 mm
11	Diametro interno asta etichetta applicabile		5''~10''



Funzione

Nome	Funzione
Gruppo di offerta materiale	Offre motore per portastampini
Gruppo scaffale	Installa dispositivo di volume etichette
Gruppo di sollevamento piattaforma	Regola automaticamente l'altezza della macchina principale in base alle forme delle bottiglie
Gruppo spazzole	Spazzola l'etichetta tagliata sulla bottiglia
Gruppo taglierina	Taglia le etichette che vengono inviate al perno guida centrale
Gruppo di controllo taglierina	Controlla il sito operativo della taglierina
Gruppo di trascinamento posteriore	Offre motore per etichetta del perno guida centrale
Gruppo di regolazione di trascinamento anteriore	Afferra il perno guida centrale
Telaio gruppo fotocellula	Regola la migliore posizione di taglio dell'etichetta
Gruppo rilevamento illuminazione bottiglia fotocellula	Regola la posizione di etichettatura della manica del corpo della bottiglia
Gruppo spazzole per capelli	Spazzola l'etichetta che non si adatta correttamente al posto giusto
Gruppo di posizionamento bottiglia	Rende la bottiglia stabile, controlla la posizione di etichettatura della manica
Gruppo perno guida centrale	Rende il volume dell'etichetta distratto per il trasferimento e il taglio facili

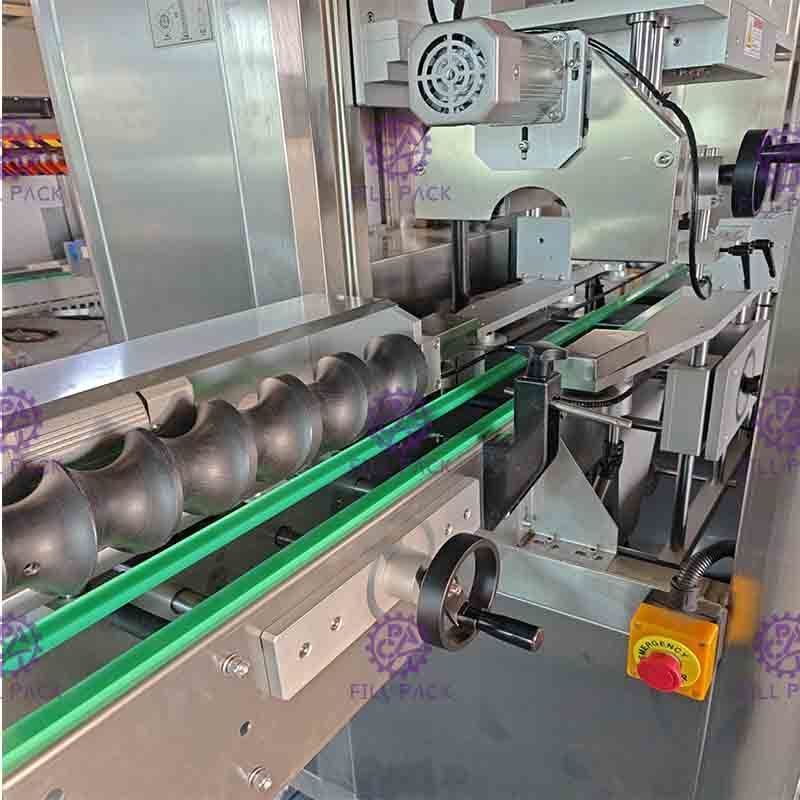

Viti di ingresso bottiglia	Separa le bottiglie a distanza uguale per un'etichettatura accurata della manica



Parti di ricambio

Articolo	Marca	Origine
PLC	Panasonic	Giappone
Sensore ottico ad alta velocità	SUNX	Giappone
Sensore fotoelettrico	SUNX	Giappone
Sensore fotoelettrico	SUNX	Giappone
Sensore fotoelettrico	SUNX	Giappone
Motore servo di alimentazione etichette 400W	Schneider	Francia
Driver servo di alimentazione etichette 400W	Schneider	Francia
Motore servo testa di taglio 400W	Schneider	Francia
Driver servo testa di taglio 400W	Schneider	Francia
Convertitore di frequenza separazione bottiglie	Delta	Taiwan
Convertitore di frequenza alimentatore etichette	Delta
Convertitore di frequenza trasportatore	Delta
Convertitore di frequenza trasportatore bottiglie	Delta
Contattore AC	Schneider
Interruttore automatico	Schneider
Relè intermedio	Schneider



Dettagli:

Macchina ausiliaria

Tunnel termoretraibile a vapore caldo

Realizzato in acciaio inossidabile SUS304. L'attrezzatura è dotata di un controller a vapore per lo spreco di vapore. Il vapore residuo viene portato all'impianto tramite motore eolico. La pressione del vapore è regolabile. L'effetto termoretraibile è perfetto e non danneggia l'etichetta.

Parametri:

Potenza: 3PH, 380V, 50Hz 0.25kw

Dimensioni: 1500*700*2000mm (SB-1500)

Pressione: 0.4-0.7Mpa



Generatore di vapore

Design a armadio, rende la macchina piccola e compatta nella struttura, è una scelta ideale per risparmiare spazio. Volume di progettazione inferiore a 30L, all'interno dell'area di ispezione domestica. Separatore acqua-vapore interno, eviterà il problema del vapore con molta acqua, migliorerà la qualità del vapore. Il tubo termico collegato al forno e alla flangia, sarà più facile da cambiare e mantenere. Controllo elettrico a un pulsante, controllo automatico del forno, è sufficiente collegare acqua e alimentazione, quindi premere il pulsante di avvio, l'intero sistema funzionerà da solo. Diversi blocchi di lavoro sicuri. La macchina è dotata di valvola di sicurezza, pressostato per evitare esplosioni. Inoltre, la macchina è dotata di protezione per basso livello dell'acqua, quando non c'è alimentazione idrica, il forno smetterà di funzionare. Il protettore di perdite aiuterà a salvare le persone, l'alimentazione verrà interrotta in caso di emergenza. L'elettricità è più pulita del carbonio.



Applicazione:
