Macchina di rifornimento automatica piena dell'acqua da 5 galloni 450BPH bere del barilotto da 20 litri
Dettagli:
| Luogo di origine: | Zhangjiagang, Cina |
| Marca: | FILLPACK |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | QGF-450 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 INSIEME |
|---|---|
| Prezzo: | 12128 USD |
| Tempi di consegna: | 15 giorni lavorativi dopo il deposito |
| Termini di pagamento: | L/C,D/A,D/P,T/T,MoneyGram,Western Union |
| Capacità di alimentazione: | 20 insiemi ai mesi |
|
Informazioni dettagliate |
|||
| Voltaggio: | 380 V 50 Hz | Volume: | 18.9 L |
|---|---|---|---|
| Teste di riempimento: | 3 | Materiale: | SUS304 |
| Dimensione della canna: | 270*490 mm | Dimensione (l*w*h): | 5000 mm*2000 mm*1800 mm |
| Pressione del gas: | 0,4-0,6 MPa | Consumo di gas: | 0.8m3/min |
| Evidenziare: | Macchina di rifornimento automatica piena dell'acqua da 5 galloni,Macchina di rifornimento dell'acqua da 5 galloni 450BPH,Macchina di rifornimento dell'acqua da 5 galloni 20 litri |
||
Descrizione di prodotto
Macchina automatica per il riempimento di acqua potabile da 20 litri (barile da 5 galloni) 450BPH, linea di produzione acqua da 18,9L
1.1, Macchina automatica per la rimozione dei tappi e testa di rimozione tappi
Questa macchina è azionata da cilindro, controllata da PLC; Funzionamento automatico tramite controllo del barile;
La testa di rimozione tappi è composta da un dispositivo a pinza e da un cilindro, la posizione della testa di rimozione tappi può muoversi su e giù, il dispositivo a pinza può essere leggermente regolato per adattarsi a tappi diversi.
Quando la bottiglia da gallone entra nella macchina, la testa di rimozione tappi scende e il dispositivo a pinza afferra saldamente i lati del tappo del barile, quindi solleva il barile per rimuovere i tappi; E quando i tappi vengono rimossi, l'aria compressa soffia i tappi nell'hopper dei tappi, quindi cadono all'esterno nel contenitore del cliente;
La pressione della pinza è regolata per proteggere i tappi.
Dimensioni: 600*600*2000mm
Peso: 80kg
1.2 Monoblocco risciacquatrice-riempitrice-tappatrice
La macchina è completamente bloccata per evitare perdite d'acqua, quando le bottiglie da gallone vengono inviate alla posizione di lavaggio, il cilindro ferma 3 bottiglie all'interno e le fissa con spazzole e barra di fissaggio, l'acqua viene pompata e spruzzata sul corpo della bottiglia, la bottiglia ruota insieme alle spazzole; Le bottiglie vengono pulite da spazzole e funzione acqua;
Non è necessario un compressore d'aria, è facile per la produzione e la manutenzione;
Parametri:
Quantità spazzole: 4 pezzi*2
Dimensioni: 1200*1100*1750mm
Peso: 300KG
Potenza: 0.55KW
Dimensioni serbatoio acqua di riciclo: 600*550*550mm

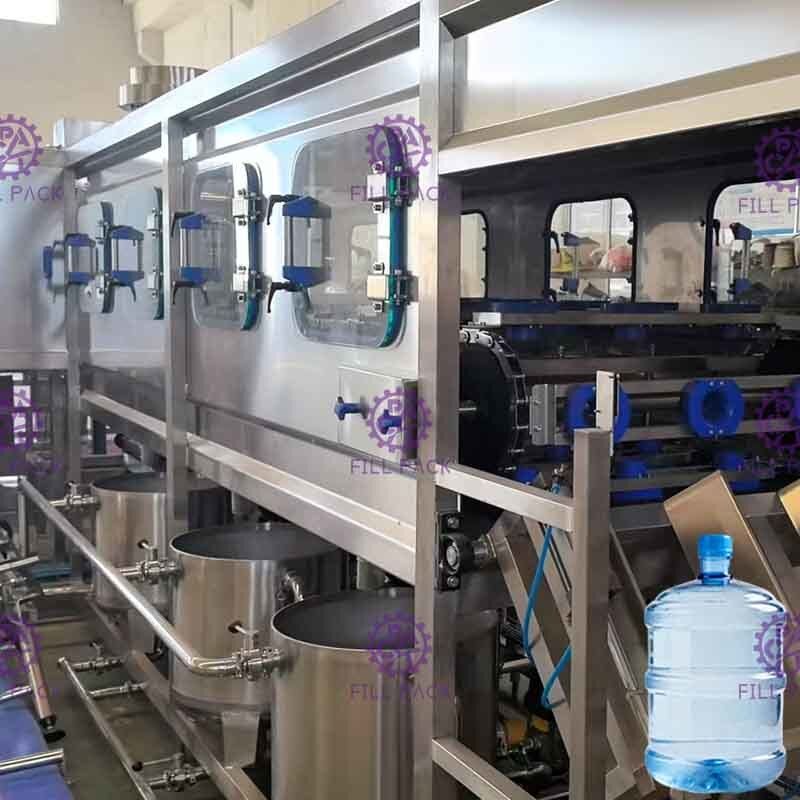

1.3 Lavatrice/Riempitrice/Tappatrice con caricamento automatico bottiglie
La macchina integra lavaggio, riempimento e tappatura. È una macchina ideale per produrre acqua in barile. L'intera macchina utilizza un guscio in acciaio inossidabile 304, resistente alla ruggine, facile da pulire. Le parti elettriche principali sono tutte di marca. Il sistema di canale dell'aria utilizza prodotti di marca Air TAC. La macchina ha una costruzione compatta, occupa poco spazio, l'efficienza di lavoro è elevata.
L'installazione della macchina non richiede viti a pavimento, dopo aver rimosso la cassa, posizionare la macchina sul pavimento piano, quindi regolare l'altezza dei supporti e la pressione di tutti i supporti in modo uniforme. Dopo che la macchina è stata ben impostata, collegare il tubo dell'acqua, il tubo di scarico e l'alimentazione, l'aria.
Processo di lavoro:
L'unità di riempimento barili può essere divisa in 3 fasi: lavaggio, riempimento e tappatura, per un totale di 16 stazioni di lavoro,
1, 2 stazioni di lavaggio disinfettante
2, 1 stazione di sgocciolamento
3, 2 stazioni di recupero acqua
4, 2 stazioni di acqua pura
5, 1 stazione di sgocciolamento
Un lato 8 stazioni, entrambi i lati 16 stazioni
Processo di lavoro come segue:
1. Le bottiglie vuote entrano nelle stazioni di lavaggio e disinfezione attraverso la catena e il portabottiglie.
(La bottiglia da lavare passa attraverso 8 stazioni) Il processo di lavaggio sarà diviso in 4 fasi: 1, lavaggio con acqua alcalina calda 2, lavaggio con tiomersale; 3, lavaggio con acqua pulita, 4, lavaggio con acqua pura. Ogni fase di lavaggio è impostata per 8 secondi, dopo il lavaggio, ci saranno 10 secondi per lo sgocciolamento. Quando il motore di azionamento funziona con una bottiglia vuota, ed entra nella zona di induzione di posizionamento con il sensore sulla catena, l'interruttore del sensore di posizionamento invia un segnale per fermare il motore di azionamento, e allo stesso tempo, la pompa dell'acqua di risciacquo si avvia per eseguire il lavoro di risciacquo e disinfezione (il tempo di risciacquo è controllato dall'impostazione del programma PLC);
2. Dopo il risciacquo, le bottiglie vuote risciacquate vengono trasportate dal meccanismo di azionamento del lavaggio bottiglie, e cadono sul rack di spinta bottiglie. Il cilindro di spinta bottiglie funziona per spingere le bottiglie vuote nella posizione di riempimento, in modo che l'ugello di riempimento sia allineato con la bocca della bottiglia d'acqua, ecc. Dopo che l'acqua è stata spruzzata, la pompa di riempimento inizia il riempimento. (Il tempo di riempimento è regolato dall'utente secondo necessità)
3. Quando il riempimento è completo, il PLC invia un segnale di controllo, la valvola a solenoide di riempimento viene chiusa e il riempimento viene interrotto. Dopo il completamento del riempimento, la bottiglia d'acqua riempita viene inviata alla copertura dell'area di tappatura dalla successiva bottiglia d'acqua e inviata all'area di pressatura, il cilindro di tappatura aziona il dispositivo di tappatura per premere saldamente il tappo. A questo punto, un ciclo di lavaggio e irrigazione è completato.
Parametri:
Cilindro: Air tech-Taiwan
Valvola magnetica: Air tech-Taiwan

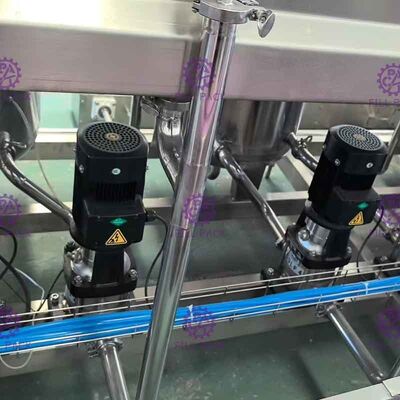

Pompa di sollevamento-pompa di riempimento: Nanfang
PLC: Mitsubishi Giappone
Materiale: SUS304
Potenza: 5KW
Dimensioni: 5000*2000*1800mm
Peso: 800kg
