etichettatrice 150BPM 250BPM della singola manica capa automatica con il tunnel degli strizzacervelli

Macchina etichettatrice a manicotto a testa singola

Generale:

L'intero telaio della macchina è realizzato in acciaio inossidabile SUS304. Il telaio è semplice, bello, impermeabile e non arrugginisce. È facile da pulire.

Lo speciale sistema di taglio: adotta la tecnologia whist e con-voluta. Il taglio dell'etichetta è piatto, senza sbavature. La posizione dell'etichetta assicura la veridicità del manicotto.

Adozione di un design a gruppi di modelli, controllato da moduli; Raggiunge la veridicità e la velocità di manicotto.

Con uno schermo operativo touch di buona qualità, che consente l'operazione con il dito, facile e veloce.

È una macchina di imballaggio altamente automatica. Basta una persona per gestirla, facile da usare.

Facile da cambiare materiale di imballaggio, il cambio dello stampo può essere facilmente eseguito a mano senza attrezzi.

Entro la limitazione della larghezza piatta, può essere utilizzato per confezionare oggetti di forme diverse, indipendentemente da rotondi o quadrati, può essere applicato su bottiglie di vetro o plastica.

Maggiore sicurezza e stabilità per il funzionamento e risparmio di tempo di manodopera.

Processo di lavoro:

Specifiche:

Questo tipo di macchina ha la funzione di trasporto bottiglie, separazione bottiglie, manicotto etichette e restringimento etichette e persegue alta velocità, posizione esatta, meno operai e imballaggio perfetto. Può essere applicato all'industria alimentare e delle bevande e ha la funzione di bellezza e facile manutenzione.

Trasmissione sincronizzata, qualsiasi cambio della cinghia di trasmissione sarà completato rapidamente. Rispetto al tipo multistrato tradizionale il cui cambio e manutenzione richiedono più di sei ore, la sua manutenzione è facile e semplice, quindi non influisce sulla produzione.

Testa di taglio unitaria con design piatto in Cina che si applica al contenitore di ∮30mm—∮130m (TB-250 richiede 2 teste di taglio). Non è mai necessario cambiarla o regolarla. Ha anche un esclusivo schermo touch human-machine, che significa ricerca automatica della posizione originale, nonché sicurezza e convenienza che sono all'avanguardia rispetto ad altri prodotti simili.

Piano di alimentazione etichette a restringimento singolo, altezza di tensione comoda per fissare l'etichetta; figura automatica a microcomputer che evita l'attuazione e la regolazione. Devi solo premerla leggermente, l'etichetta verrà rilevata e localizzata automaticamente. Il cambio dell'etichetta è rapido e conveniente, inoltre, il punto di taglio è assolutamente esatto.

Apparecchiatura di alimentazione etichette: TB-100 controllo della tensione sincronizzata per l'alimentazione dell'etichetta, la capacità di alimentazione è di 1,5 metri al minuto (TB-250, la capacità di alimentazione è di 2 metri al minuto), il piano di alimentazione etichette in volume è di ∮500mm, il diametro interno del tubo di carta sarà di 4', 8', 10'. la configurazione dell'alimentazione etichette è a tensione stabile che consente la lunghezza esatta dell'etichetta e l'alimentazione stabile e rapida dell'etichetta.

Il pilastro centrale applica una struttura di sparo etichette passo dopo passo e la velocità è di 250B-300B al minuto.

La testa di taglio di nuova concezione utilizza un motore passo-passo che garantisce alta velocità, azione esatta, taglio ordinato e restringimento bello. Questo design, in collaborazione con la struttura di localizzazione sincronizzata dell'etichetta, consente una precisione di localizzazione del taglio entro 1 mm.

Molti pulsanti di arresto di emergenza consentono l'arresto di emergenza nella posizione appropriata lungo la produzione, garantendo la sicurezza della produzione.

Il tunnel di restringimento a vento caldo appositamente progettato utilizza una macchina a ventola ad alta pressione che rende perfetto l'effetto di restringimento. Rispetto al tunnel di restringimento tradizionale che non può restringere bottiglie curve, questo tunnel di restringimento a vento caldo può rendere l'effetto di restringimento soddisfacente.

Il tunnel di restringimento a vapore di nuovo stile migliora notevolmente l'efficienza. Si applica a bottiglie rotonde, piatte, quadrate ecc. di diverse dimensioni e uguali. La regolazione e la manutenzione sono convenienti, il restringimento è ordinato. L'uscita del vapore utilizza uno stile di separazione che rende il tunnel liscio. L'imboccatura dell'uscita è divisa in quattro parti e l'altezza, la posizione e la quantità di vapore di ogni parte possono essere regolate per rendere perfetto l'effetto di restringimento. Il sacco a vapore a bassa pressione utilizza un design a tubo di acciaio senza saldatura e ogni tubo di collegamento utilizza un tubo flessibile in acciaio inossidabile, quindi lo smontaggio e il fissaggio sono molto convenienti. L'intera macchina è realizzata in acciaio inossidabile, quindi è termoisolante e a risparmio energetico, inoltre, è conforme agli standard di sicurezza internazionali. Il piano in acciaio inossidabile sul fondo può condensare l'acqua e drenarla. Ci sono due finestre oculari nella parte anteriore e posteriore del corpo della scatola. Il design impermeabile dell'intera macchina è realizzato in acciaio inossidabile, il che rende l'operazione e la manutenzione convenienti.

Parametri:

Tensione: Macchine host; AC220V, 50/60HZ, 1.5-2.5KW, monofase

TB-150 Velocità: 150BPH

TB-250 Velocità: 250BPH, velocità leggermente più veloce quando l'etichetta è più corta

Diametro del corpo della bottiglia: ∮28mm-∮125mm

Lunghezza dell'etichetta: 30mm-250mm

Spessore dell'etichetta: 0.035mm-0.045mm

Materiale dell'etichetta: PVC, PET, OPS

Dimensioni applicatore: L2000MM*L850MM*H2000MM

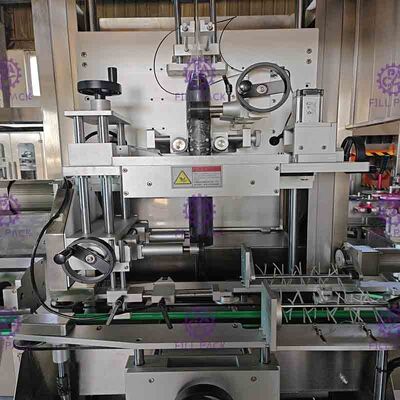

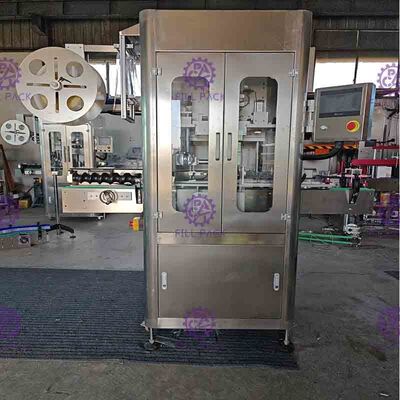

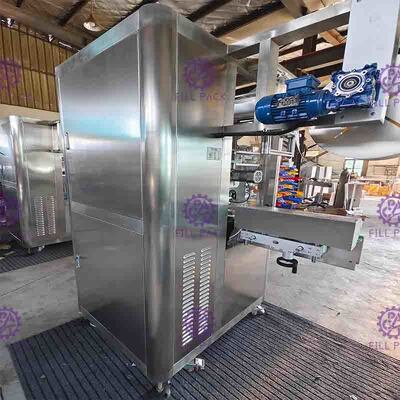

Immagine di dettaglio:

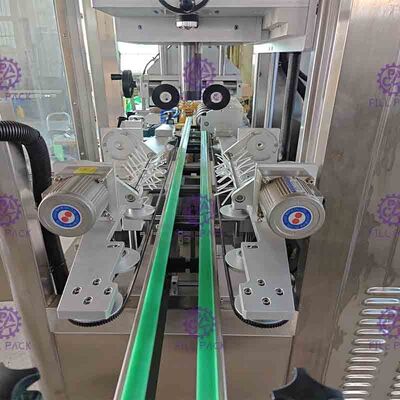

Struttura interna della macchina per riferimento.

TB-150 Layout di progettazione per riferimento

1.2 Tunnel di restringimento a vapore:Realizzato in acciaio inossidabile SUS304. L'attrezzatura è dotata di un controller a vapore per lo spreco di vapore. Il vapore residuo viene portato all'impianto tramite un motore a ventola. La pressione del vapore è regolabile. L'effetto di restringimento è perfetto e non danneggia l'etichetta.

Parametri:

Potenza: 3PH, 380V, 50HZ 0.25kw

Dimensioni: 1500*700*2000mm(SB-1500)

2000*700*2000mm(SB-2000)

Pressione: 0.4-0.7Mpa
