Riempitore dell'acqua del barilotto pianta 450 BPH della macchina di rifornimento dell'acqua da 5 galloni per l'acqua di Minear

Descrizioni:

1.1, Decapsulatore Automatico

Questa macchina è azionata da cilindro, controllata da PLC; Funzionamento automatico tramite controllo del fusto;

La testa di decapsulazione è composta da un dispositivo a pinza e da un cilindro, la posizione della testa di decapsulazione può muoversi su e giù, il dispositivo a pinza può essere leggermente regolato per adattarsi a tappi diversi.

Quando la bottiglia da gallone entra nella macchina, la testa di decapsulazione scende e il dispositivo a pinza afferra saldamente i lati del tappo del fusto, quindi solleva il fusto per rimuovere i tappi; E quando i tappi vengono rimossi, l'aria compressa soffierà i tappi nell'hopper dei tappi, quindi cadranno all'esterno nel contenitore del cliente;

La pressione della pinza è regolata per proteggere i tappi;

Dimensioni: 650*800*1600mm

Peso: 100kg

1.2, Lavatrice esterna per bottiglie a spazzole

La macchina è completamente bloccata per evitare perdite d'acqua, quando le bottiglie da gallone vengono inviate in posizione di lavaggio, il cilindro fermerà 3 bottiglie all'interno e le fisserà con spazzole e barra di fissaggio, l'acqua verrà pompata e spruzzata sul corpo della bottiglia, la bottiglia ruota insieme alle spazzole; Le bottiglie verranno pulite dalle spazzole e dalla funzione acqua;

Non è necessario un compressore d'aria, è facile per la produzione e la manutenzione;

Parametri:

Quantità spazzole: 3 pezzi*2

Dimensioni: 1800*1200*1750mm

Peso: 800kg

Potenza: pompa 0.37+motori 0.75*2=1.87KW

Dimensioni serbatoio acqua riciclata: 600*550*550mm

Componenti:

PLC: Mitsubishi

Cilindro: AIRTAC

Interruttore aria-Contattore-Relè: Schneider

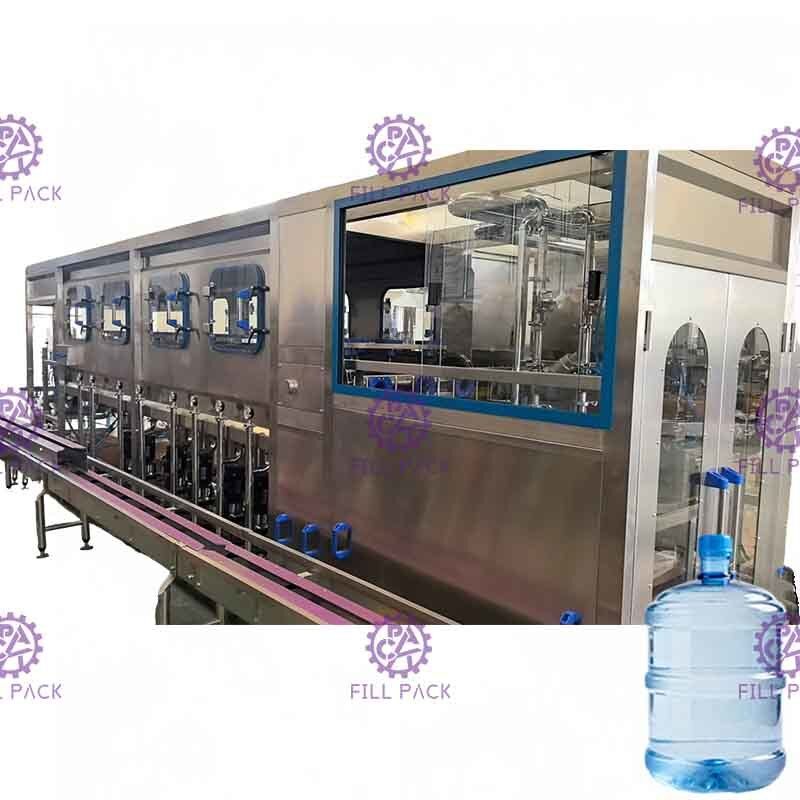

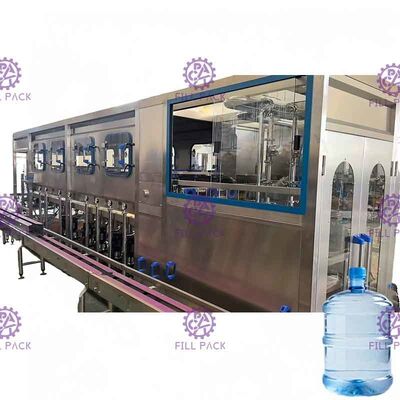

1.3, Lavatrice/Riempitrice/Tappatrice con carico automatico bottiglie

La macchina integra lavaggio, riempimento e tappatura. È una macchina ideale per produrre acqua in fusti. L'intera macchina utilizza lamiera di acciaio inossidabile 304, resistente alla ruggine, facilmente pulibile. Le parti elettriche principali sono tutte di marca. Il sistema di canale dell'aria utilizza prodotti della marca Air TAC. La macchina ha una costruzione compatta, occupa poco spazio, l'efficienza di lavoro è elevata. Richiede solo 2 operatori per il controllo, è una buona scelta per le fabbriche.

L'installazione della macchina non richiede viti di fissaggio a pavimento, dopo aver rimosso la cassa, posizionare la macchina sul pavimento piano, quindi regolare l'altezza dei supporti e la pressione di tutti i supporti in modo uniforme. Dopo che la macchina è stata ben installata, collegare il tubo dell'acqua, il tubo di scarico e l'alimentazione, l'aria compressa.

Processo di lavoro:

L'unità di riempimento fusti può essere divisa in 3 fasi: lavaggio, riempimento e tappatura, per un totale di 12 stazioni di lavoro, il processo di lavoro è il seguente:

Posizionare la bocca del fusto vuoto sul sedile del fusto, il fusto vuoto verrà lavato in posizione capovolta, 2 stazioni di lavoro per l'inserimento del fusto.

Il processo di lavaggio sarà diviso in 3 fasi: 1, lavaggio con timerosal, 4 posizioni di lavoro; 2, lavaggio con acqua pulita, 4 posizioni di lavoro. Ogni fase di lavaggio è impostata a 8 secondi, dopo il lavaggio, ci saranno 10 secondi per lo sgocciolamento.

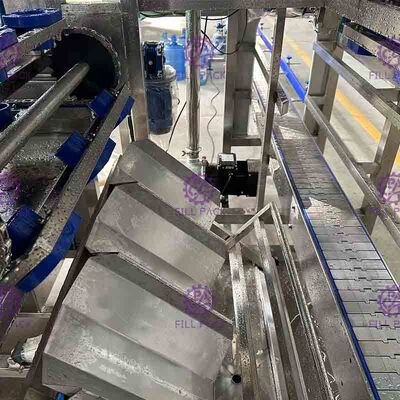

Il fusto dopo il lavaggio si sposterà verso il basso di 45 gradi attraverso la catena di passaggio e passerà attraverso la catena di uscita e si girerà di 45 gradi tramite il cilindro di sollevamento del fusto in posizione di riempimento per il riempimento.

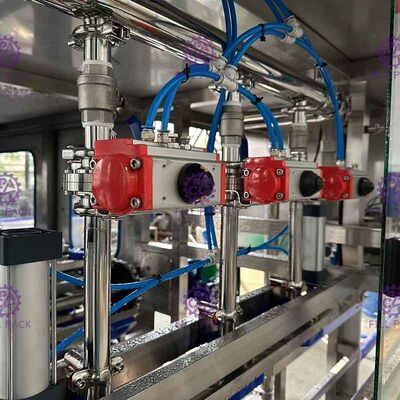

La valvola di riempimento sarà azionata dal cilindro per inserirsi nel fusto e iniziare a riempire, il tempo di riempimento è controllato dal PLC, e il tempo di riempimento è regolabile dal pannello di controllo in base al livello del liquido di riempimento. Dopo il riempimento, l'acqua in eccesso tornerà al serbatoio dell'acqua pura tramite sfiato automatico, può ridurre il consumo di acqua. (serbatoio dell'acqua non incluso)

Dopo che il processo di riempimento è terminato, il fusto riempito verrà spinto in posizione di tappatura dal cilindro di arresto del fusto, l'intero processo è terminato fino a questo momento.

Parametri:

Cilindro: Air tech-Taiwan

Valvola magnetica: Air tech-Taiwan

Pompa di sollevamento-pompa di riempimento: Nanfang

PLC: Mitsubishi Giappone

Potenza: 1.5KW

Dimensioni: 5000*1600*1800mm

Peso: 1000kg

1.4, Macchina termoretraibile

Applicazione con lamiera SUS304, inclusa caldaia elettrica per generare vapore e tunnel termoretraibile appositamente per film per tappi di fusti;

Potenza: 20KW

Dimensioni: 800*600*1200mm

Peso: 100kg

1.4, Luce di controllo

Potenza: 0.09KW

Dimensioni: 1000*100*450MM

Peso: 10kg
