4 automatici in 1 granello della frutta della polpa di Monoblock delle bottiglie dell'ANIMALE DOMESTICO di Juice Filling Machine
Dettagli:
Luogo di origine: | Zhangjiagang, Cina |
Marca: | FILLPACK |
Certificazione: | CE/ISO9001 |
Numero di modello: | 12-12-12-5/18-18-18-6 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | 28500USD |
Imballaggi particolari: | caso di legno |
Tempi di consegna: | 25 giorni lavorativi dopo il deposito |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 20 insiemi ai mesi |
Informazioni dettagliate |
|||
Capacità del macchinario: | 3000-5000BPH | Materiale di riempimento: | Succo del granello |
---|---|---|---|
Dimensione della bottiglia: | 250-1500ml | consumo di acqua: | 600kg/h |
Pressione d'aria: | 0.6MPa | Pressione di acqua: | 0.2Mpa |
Consumo dell'aria: | 0.6M3/min | Materiale: | SUS304/316 |
Evidenziare: | Bottiglia automatica Juice Filling Machine dell'ANIMALE DOMESTICO,4In1 ANIMALE DOMESTICO Juice Filling Machine,1500ML Juice Filling Machine |
Descrizione di prodotto
4 automatici in bottiglie Monoblock di 1 ANIMALE DOMESTICO spappolano l'attrezzatura di Juice Filling Machine Processing Plant del granello della frutta
L'attrezzatura è utilizzata per produrre le bevande granulari del succo. La pulizia, il materiale da otturazione del granello, il materiale da otturazione del succo e ricoprire sono integrati in una macchina. La maggior parte della tecnologia avanzata dal Giappone e dalla Germania è impiegata nella progettazione. I crampi della primavera sono utilizzati nel processo di lavaggio delle bottiglie.
Le bottiglie vuote possono essere 180~ girati lungo la ferrovia di trasporto. Ci sono due volte di interno ed il lavaggio esterno, l'efficienza del lavaggio delle bottiglie è alto. La gravità ha riparato il materiale da otturazione di superficie liquido è usata.
Il materiale da otturazione è veloce, la quantità di liquido è controllata esattamente e cadere e la perdita sono evitati. Il materiale da otturazione dal tipo valvola di rifornimento di controllo della leva liquida, nessuna sgocciolatura della molla. La leva liquida è facile da controllare. Tutta la costruzione ha fatto di SUS304, là non è angolo morto dentro la valvola di rifornimento. La coppia di torsione magnetica è usata per il coperchiamento della vite.
Il potere di coperchiamento della vite può essere regolato senza punti. Il potere del coperchiamento di vite può anche essere riparato ed i cappucci non saranno danneggiati, il coperchiamento è affidabili. L'intera macchina è controllata dallo SpA con lo schermo attivabile al tatto come l'interfaccia uomo/macchina. La quantità delle bevande nel serbatoio può essere controllata automaticamente.
Il materiale da otturazione e ricoprire saranno fermati automaticamente quando non c'è bottiglia. Quando le bottiglie sono limitate scorrettamente o quando i cappucci non sono disponibili, la macchina può essere bloccata automaticamente. La tecnologia cambiante di frequenza è usata per regolare la velocità di operazione sleeplessly. La capacità di produzione può essere visualizzata digitalmente e può essere regolato convenientemente.
Processo di funzionamento principale:
Il cappuccio è disposto sulla gru della copertura, il cappuccio è trasportato tramite la gru alla copertura di vibrazione, la bottiglia sull'entrata della macchina di rifornimento, determinata dal trasportatore a sua volta nel lavaggio, materiale da otturazione, ricoprente tre parti.
Le parti di metallo nella bottiglia tutte elettrolisi e la valvola di rifornimento è ripiena di calda. Il cappuccio è trattato con una copertura o una copertura secondo la forma della bottiglia e la forma del cappuccio.

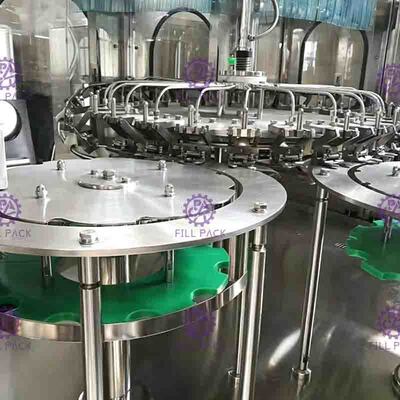

Lavare parte
1)Eccetto la struttura del basso, le parti della trasmissione ed alcune parti che devono essere fatte dei materiali speciali. Altri pezzi di ricambio sono fatti di acciaio inossidabile 304.
2)Il cuscinetto a rulli è fatto di acciaio inossidabile, l'anello sigillante è fatto del materiale di EPDM e la plastica è fatta di UMPE.
3)La pinza di presa è fatta di acciaio inossidabile, la posizione dove tenga l'impasse inoltre è fatto di acciaio inossidabile, rispetto alla pinza di presa di gomma tradizionale, è molta igiene, durevole e nessuna parte di rapido-usura, le parti della vite dell'impasse può evitare essere inquinato tramite la pinza di presa di gomma.
4)La pinza di presa fornita di ugello spruzzatore alto-efficiente, può svilupparsi a tutta la posizione di inwall della bottiglia e può conservare risciacquare l'acqua. C'è una copertura sopra l'ugello spruzzatore che può impedire il rovesciamento dell'acqua; e c'è regolatore ricicla la scanalatura e ricicla i tubi sotto gli ugelli.
5)Risciacquare il tempo può essere garantito per 4 secondi.
6)Regolando l'altezza delle parti rotatorie per adattarsi per altezza differente della bottiglia.
7)La motivazione è derivata dal sistema determinato nella struttura passata dall'ingranaggio.
8)Il fornitura del risciacquare l'acqua è controllato dall'elettrovalvola a solenoide.
Parte di riempimento del granello
Quando la camma aumenta, i granelli forniscono la tazza di misurazione dell'alimentazione di inizio e della valvola di rifornimento. Le stazioni d'alimentazione sono quelle sulla camma anteriore. Dopo che la camma è abbassata, il porto d'alimentazione della tazza di misurazione nel carro armato liquido è chiuso. Quando è individuato che una bottiglia è passato, il cilindro di apertura della valvola apre la valvola sulla tazza di misurazione ed i granelli è versato nella bottiglia. Per contro, la valvola della tazza di misurazione non sarà aperta se la bottiglia non è individuata. Il granello è più piccolo del diametro della bocca della bottiglia. Generalmente, la dimensione massima della bottiglia di 28 bocche è 15mm (la bottiglia di 38 bocche può essere allargata), ma il diametro del granello non può superare 20mm. La valvola della tazza di misurazione è riempita di PTFE o di cuscinetto di adeguamento di acciaio inossidabile. Per regolare la capacità interna, questo deve essere fatto manualmente. La capacità totale della tazza di misurazione è basata sul più grande volume del prodotto del cliente. Quando un di piccola capacità è richiesto, un cuscinetto di adeguamento si aggiunge in ogni tazza di misurazione per regolare la capacità del granello.

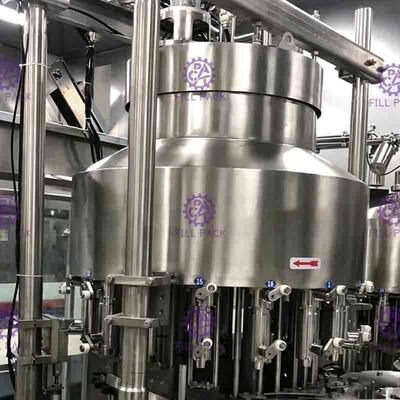

Parte del materiale da otturazione del succo
1) Cuscinetto di mantenimento anticorrosivo adottato della Germania che può ridurre l'inquinamento di riempimento all'ambiente.
4) Il sistema di riempimento ha un sistema di circolazione di CIP per lavare la conduttura e la falsificazione-tazza utilizzate per la pulizia della valvola di rifornimento. Questo sistema può pulire il tubo liquido, il carro armato liquido e la valvola di rifornimento ecc. efficacemente.

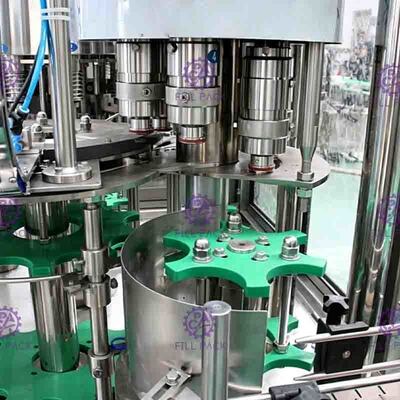

Parte di coperchiamento
4) Un gruppo di commutatori fotoelettrici è sistemato sulla guida dicaduta. La macchina si fermerà quando non c'è cappuccio sulla guida. 5) l'entrata della bottiglia di A individua il commutatore è sistemata sulla capsulatrice d'avvitamento.
6) C'è un cilindro della cappuccio-serratura nel giunto fra la guida dicaduta ed il colpo del piatto del cappuccio. È rend contoere che nessun'alimentazione del cappuccio.
Parametri tecnici
|
||
Modello
|
12-12-12-5
|
18-18-18-6
|
Capacità (B/H)
|
3000
|
5000-6000
|
Dimensione della bottiglia
|
250-1500ML
|
250-1500ML
|
Pressione di acqua
|
0.2MPA
|
0.2MPA
|
Consumo di acqua (kg/h)
|
600
|
700
|
Lavare stazione
|
12
|
18
|
Precisione di riempimento
|
±2mm
|
±2mm
|
Pressione d'aria
|
0.6Mpa
|
0.6Mpa
|
Consumo dell'aria
|
0.6m3/min
|
0.6m3/min
|
Potere (chilowatt)
|
5
|
6,5
|
Peso (chilogrammi)
|
3800
|
4300
|
Dimensione (L*W*H)
|
3200*1900*2200mm
|
3800*2100*2200mm
|
Grafico di struttura della macchina:
Trasduttore
|
Mitsubishi
|
2.2K
|
Touch screen
|
Easyview-Taiwan
|
MT6070
|
SpA
|
Mitsubishi
|
FXIS-20MR
|
Rifornimento stabilizzato di tensione
|
MingWei-Taiwan
|
S-35-24
|
Contattore
|
Schinder
|
CJX2-0910
|
Commutatore di approccio
|
Autonics
|
PR18-8DN
|
Commutatore dell'aria
|
Schinder
|
3P-D20
|
|
|
IP-C3
|
